Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set
Teleskopmasten mit Bodenhülse Set

Teleskopmasten mit Bodenhülse Set

€ 284,36 pro Set
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5-8 Werktage

  • E2SSO60AZUBS018

Fragen zum Artikel?

Teleskopmasten mit Bodenhülse Set

Bestehend aus aus dem Teleskopmast und Bodenhülse für die Fixierung des Mastens.

Der flexible Teleskop-Mast ist ein durchdachtes Mastkonzept der Einstiegsklasse mit integrierter Höhenverstellung. Aus silbermatt eloxiertem Aluminium mit 4 Nuten; Außenprofildurchmesser 7,8 cm; Innenprofildurchmesser 5 cm; inkl. Abdeckkappen, Befestigungsring, Verstellrad und integrierter Höhenverstellung von 200 cm auf 350 cm; inkl. Bodenhülse

Hinweis: Der Aluminium-Teleskopmast kann optimal genutzt werden bis zu einer Segelgröße von 25 m² – darüber hinaus kann sich der Aluminium-Mast verstärkt biegen. Eine zusätzliche Abspannung des Mastens ist generell empfehlenswert.

Hochwertiger Aluminium-Teleskopmast

Der innovative 2-teilige Teleskopmast mit integrierter Höhenverstellung lässt keine Wünsche offen. Das durchdachte Mastkonzept besticht durch die Praktikabilität und Einfachheit! Der hochwertige Mast aus Aluminium in der Ausführung silbermatt eloxiert und hochglanz Holzoptik "Olive" ist von 200 cm auf 350 cm ausziehbar und hat eine integrierte Höhenverstellung von knapp über Boden bis 350 cm. Das bedeutet, dass das Sonnensegel dem Verlauf der Sonne angepasst werden kann und so zu jeder Tageszeit eine variable und einzigartige Beschattung ermöglicht. Durch die Befestigung des Segels am oberen Befestigungsring kann der Mast einfach mit dem Verstellrad in der Höhe verstellt werden und somit auch der Stand des Sonnensegels. Durch das Umhängen des Segels auf den unteren Befestigungsring mit Gleitschlitten, kann das Segel auch bis knapp über den Boden gesenkt werden.

Die 4 Längsnuten im Außen- und Innenprofil, die rund um den Mast in einem 90 Grad Winkel angeordnet sind, ermöglichen die Höhenverstellung, individuelle Befestigung von Backenklemmen, Sicherheitsklemmen, Klampen, Umlenkrollen, Verspannungssets oder anderes Zubehör was das Bastlerherz wünscht, ohne den Mast anbohren zu müssen – sprich zu verletzen.

Hinweis: Der Aluminium-Teleskopmast kann optimal genutzt werden bis zu einer Segelgröße von 25 m² – darüber hinaus kann sich der Aluminium-Mast verstärkt biegen. Eine zusätzliche Abspannung des Mastens ist generell empfehlenswert.

Anwendungsgebiet

Der Teleskopmast dient hervorragend als Befestigungspunkt von aufrollbaren Sonnensegel, festverspannten Sonnensegel und auch als Befestigungspunkt von Wind- & Sichtschutz. Das Außenprofil hat einen Durchmesser von 78 mm und das Innenprofil 50 mm, jeweils mit einer Wandstärke von 3 mm. Der Teleskopmast eignet sich in Verbindung mit einer Mast-Abspannung an der Ringschraube auch für höhere Belastungen im Außenbereich.

Bodenhülse aus Aluminium

Die hochwertige Bodenhülse aus Aluminium mit einer Wandstärke von 5mm ist ideal für Sonnensegel-Masten mit einem Durchmesser von Ø 78mm. Passende Masten in unserem Sortiment sind:

Diese Hülse - in ein frostsicheres Betonfundament einbetoniert - dient einerseits als sehr robuster Anker wie auch als Verbindung zum Sonnensegel-Mast im Erdreich und ist daher für kleine wie große Sonnensegel-Anlagen sehr zu empfehlen. Die Oberkante der Bodenhülse ist bereits mit einer 10° Grad Neigung abgeschrägt und mit einer Kerbe für die Ausrichtung versehen. Somit kann die Hülse mit der Oberkante waagrecht zum Untergrund einbetoniert werden: Einfach die Kerbe auf den diagonal gegenüberliegenden Befestigungspunkt ausrichten, mittels einer Wasserwaage ausloten und positionieren. Diese bereits 10°ige Neigung wirkt gegen die Zugkraft und verhindert, dass der Mast unter Zug nicht nach innen kippt.
Der enthaltene Metalldorn in der Hülse (Abstand vom Hülsenanfang bis zum Dorn = 30cm) ist ebenso der Aufliege-Punkt für den Mast. Zusätzlich verhindert der Dorn mit einem Überstand zur Hülse, dass sich diese nicht im Fundament verdreht. Die Feststell-Schraube am oberen Ende der Bodenhülse bietet zudem eine Fixierung für den Mast und verhindert ebenso ein Verdrehen innerhalb der Hülse sowie ein ungewolltes Hinausheben des Mastes.
Nach der Saison oder auch zwischendurch bei Gartenarbeiten, kann der Mast einfach aus der Bodenhülse entfernt und danach einfach wieder eingesetzt werden. Ganz ohne viel Aufwand.

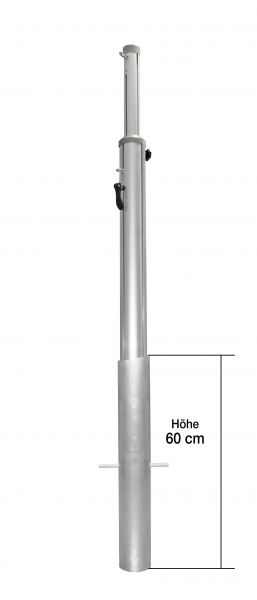

Bodenhülse Abmessungen

  • Innendurchmesser: Ø 80mm
  • Länge: 60cm
  • Masteinschub: 30cm

Besonderheiten

  • Obere Kante mit 10°ige Schräge gibt die Neigung der Bodenhülse an.
  • Kerbe an der Oberkante für die Ausrichtung zum diagonal liegenden Aufhängungspunkt.
  • Metalldorn mit Überlänge als Aufliege-Punkt für den Masten und damit sich die Bodenhülse nicht im Fundament verdrehen kann.
  • Feststell-Schraube zum Fixeren des Mastes.

Anleitung für Bodenfundamente mit easy2shade Bodenhülse

1. Grabe vorab das Fundament. Die Tabelle zeigt dir Richtwerte für die Größe. Um das Fundament vor Frost zu schützen, mindestens 80 cm tief graben.

Segel bis 20 sqm 20 bis 30 sqm ab 30 sqm
Länge + Breite 40 x 40 cm 50 x 50 cm 80 x 80 cm
Tiefe 80 cm 120 cm 100 cm

2. Die Bodenhülse ist an der Oberseite (Bodenniveau) bereits in einer Neigung von 10° abgeschrägt und mit einer Kerbe für die Ausrichtung in der Winkelhalbierenden gekennzeichnet.

3. Füge den beiliegenden Verdreh-Anker (Metalldorn) in die dafür vorgesehene Bohrung am unteren Ende der Bodenhülse. Setze jetzt die Bodenhülse in den Kies, bzw. setze zusätzlich einen Schlauchzugang, so kann das Kondenswasser und Regenwasser in den Boden abfließen.

4. Bodenhülse richtig ausrichten:
a.)  Die Bodenhülse muss so ausgerichtet werden, dass die Kerbe in Richtung des diagonal gegenüberliegenden Aufhängungspunktes (Mast, Wandplatte, etc.) zeigt.
b.)  Die schräge Oberseite gibt die 10° Neigung bereits vor. Stelle die Wasserwaage auf die Oberseite der Bodenhülse und richte diese waagrecht aus.

5. Beton nach Anleitung des Herstellers anmischen. Fülle den Zement von oben in das Fundament bis ca. 20 cm unter die Erdoberkante.

6. Verdichte den Zement und lasse diesen lt. Herstelleranleitung aushärten.

7. Lege evt. eine Erd- und Rasenschicht auf das Fundament und decke die Bodenhülse ab, damit keine Verunreinigungen in diese gelangt.

Lieferumfang

  • 2-teiliger Teleskopmast aus silbermatt eloxiertem Aluminium mit 4 Längsnuten
  • Abdeckkappen
  • Ringschraube
  • Befestigungsring
  • Verstellrad (Höhenverstellung Innenprofil)
  • Integrierter Gleitschlitten (Höhenverstellung Außenprofil)
  • Bodenhülse

Da der Teleskopmast in der Höhe variabel ist und im eingefahrenen Zustand knapp unter 200 cm misst, kann der Mast auf normalen Post-Weg verschickt werden – Versandkostenfrei!

Artikeltyp: Sonnensegel Masten
